轴向锁定（A系列）

产品简介

锁定方式为三个(或二个)等距锁紧铜栓设计，其厚度F型系列相同，适用于装配工作的特殊环境限制。

材质：42CrMo4 硬度：HRC28°～32° 螺纹精度：ISO4H 平面偏摆：0.002-0.005

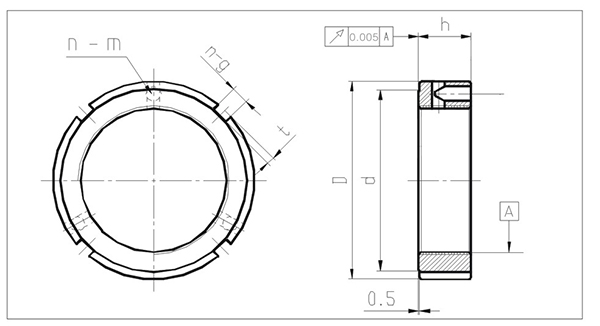

型号	尺寸						扭转力矩
Model	D	h	n-g	t	d	n-m	MAX.Nm
A M14X1.5	30	14	3—4	2	26	2-M4	3.5
A M15X1	30	14	3—4	2	26	2-M4	3.5
A M16X1.5	30	14	3—4	2	26	2-M4	3.5
A M17X1	32	16	3—4	2	28	2-M4	3.5
A M18X1.5	32	16	3—4	2	28	3-M4	3.5
A M20X1	38	16	3—4	2	34	3-M4	3.5
A M20X1.5	38	16	3—4	2	34	3-M4	3.5
A M22X1.5	38	16	3—4	2	34	3-M4	3.5
A M24X1.5	38	18	3—5	2	34	3-M4	3.5
A M25X1.5	38	18	3—5	2	34	3-M4	3.5
A M27X1.5	40	18	3—5	2	36	3-M4	3.5
A M30X1.5	45	18	3—5	2	41	3-M4	3.5
A M33X1.5	50	18	3—5	2	46	3-M4	3.5
A M35X1.5	52	18	3—5	2	48	3-M6	8
A M36X1.5	52	18	3—5	2	48	3-M6	8
A M39X1.5	58	20	3—6	2.5	53	3-M6	8
A M40X1.5	58	20	3—6	2.5	53	3-M6	8
A M42X1.5	62	20	3—6	2.5	57	3-M6	8
A M45X1.5	65	20	3—6	2.5	60	3-M6	8
A M48X1.5	70	20	3—6	2.5	65	3-M6	8
A M50X1.5	70	20	3—6	2.5	65	3-M6	8
A M50X2	70	20	3—6	2.5	65	3-M6	8
A M52X1.5	73	22	3—7	3	67	3-M6	8
A M55X2	75	22	3—7	3	69	3-M6	8
A M56X2	75	22	3—7	3	69	3-M6	8
A M60X2	80	22	3—7	3	74	3-M6	8
A M64X2	85	22	3—7	3	79	3-M6	8
A M65X2	85	22	3—7	3	79	3-M6	8
A M68X2	92	24	3—8	3.5	85	3-M8	18
A M70X2	92	24	3—8	3.5	85	3-M8	18
A M72X2	94	24	3—8	3.5	87	3-M8	18
A M75X2	98	24	3—8	3.5	91	3-M8	18
A M76X2	98	24	3—8	3.5	91	3-M8	18
A M80X2	105	24	4—8	3.5	98	3-M8	18
A M85X2	110	24	4—8	3.5	103	3-M8	18
A M90X2	120	26	4—10	4	112	3-M8	18
A M95X2	125	26	4—10	4	117	3-M8	18
A M100X2	130	26	4—10	4	122	3-M8	18
A M105X2	140	28	4—12	5	130	3-M8	18
A M110X2	145	28	4—12	5	135	3-M8	18
A M115X2	150	28	4—12	5	140	3-M8	18
A M120X2	155	30	4—12	5	145	3-M8	18
A M125X2	160	30	4—12	5	150	3-M8	18
A M130X2	165	30	4—12	5	155	3-M8	18
A M135X2	175	32	4—14	6	163	3-M10	35
A M140X2	180	32	4—14	6	168	3-M10	35
A M145X2	190	32	4—14	6	178	3-M10	35
A M150X2	195	32	4—14	6	183	3-M10	35
A M155X3	200	34	4—16	7	186	3-M10	35
A M160X3	210	34	4—16	7	196	3-M10	35
A M165X3	210	34	4—16	7	196	3-M10	35
A M170X3	220	34	4—16	7	206	3-M10	35
A M180X3	230	36	4—18	8	214	3-M12	60
A M190X3	240	36	4—18	8	224	3-M12	60
A M200X3	250	38	4—18	8	225	3-M12	60
A M210X4	270	38	4—18	8	238	3-M14	85
A M220X3	270	38	4—18	8	245	3-M14	85
A M220X4	270	38	4—18	8	245	3-M14	85
A M240X4	290	38	4—18	8	265	3-M14	85
A M260X3	310	38	4—18	8	285	3-M14	85
A M260X4	310	38	4—18	8	285	3-M14	85
A M280X4	330	40	4—18	8	305	3-M14	85
A M300X4	350	40	4—18	8	325	3-M14	85
