牙腹锁定（F系列）

产品简介

锁定方式为锁紧铜栓与螺纹呈30°设计，不承受螺纹上的轴向负荷。

当螺帽锁紧铜栓锁定时，螺纹面不会解除轴向负荷，螺帽不会变形。

三个等距锁紧铜栓还可以用来修整装配到轴上部件的偏差。由于锁紧铜栓不会变形，F型锁紧螺母虽经多次装卸，仍然可以保持原始精度。

材质：42CrMo4 硬度：HRC28°～32° 螺纹精度：ISO4H 平面偏摆：0.002-0.005

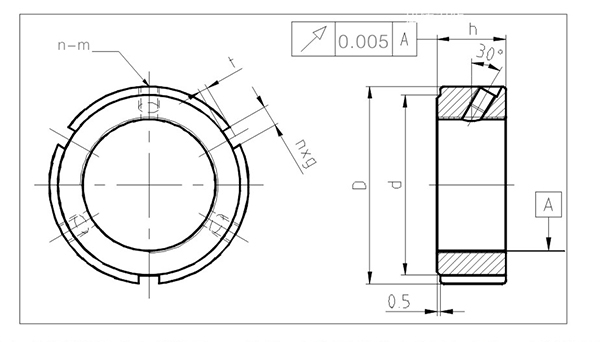

型号	尺寸						扭转力矩
Model	D	h	d	nXg	t/C	n-m	(Nm)
F M14X1.5	30	14	26	3X4	2	3-M5	4.5
F M15X1	30	14	26	3X4	2	3-M5	4.5
F M16X1.5	30	14	26	3X4	2	3-M5	4.5
F M17X1	32	16	28	3X4	2	3-M5	4.5
F M18X1.5	32	16	28	3X4	2	3-M5	4.5
F M20X1	38	16	34	3X4	2	3-M5	4.5
F M20X1.5	38	16	34	3X4	2	3-M6	8
F M22X1.5	38	16	34	3X4	2	3-M6	8
F M24X1.5	38	18	34	3X5	2	3-M6	8
F M25X1.5	38	18	34	3X5	2	3-M6	8
F M27X1.5	40	18	36	3X5	2	3-M6	8
F M30X1.5	45	18	41	3X5	2	3-M6	8
F M33X1.5	50	18	46	3X5	2	3-M6	8
F M35X1.5	52	18	48	3X5	2	3-M8	18
F M36X1.5	52	18	48	3X5	2	3-M8	18
F M39X1.5	58	20	53	3X6	2.5	3-M8	18
F M40X1.5	58	20	53	3X6	2.5	3-M8	18
F M42X1.5	62	20	57	3X6	2.5	3-M8	18
F M45X1.5	65	20	60	3X6	2.5	3-M8	18
F M48X1.5	70	20	65	3X6	2.5	3-M8	18
F M50X1.5	70	20	65	3X6	2.5	3-M8	18
F M52X1.5	73	22	67	3X7	3	3-M8	18
F M55X2	75	22	69	3X7	3	3-M8	18
F M56X2	75	22	69	3X7	3	3-M8	18
F M60X2	80	22	74	3X7	3	3-M8	18
F M65X2	85	22	79	3X7	3	3-M8	18
F M68X2	92	24	85	3X8	3.5	3-M8	18
F M70X2	92	24	85	3X8	3.5	3-M8	18
F M72X2	94	24	87	3X8	3.5	3-M8	18
F M75X2	98	24	91	3X8	3.5	3-M8	18
F M76X2	98	24	91	3X8	3.5	3-M8	18
F M80X2	105	24	98	3X8	3.5	3-M8	18
F M85X2	110	24	103	6X8	3.5	3-M8	18
F M90X2	120	26	112	6X10	4	3-M8	18
F M95X2	125	26	117	6X10	4	3-M8	18
F M100X2	130	26	122	6X10	4	3-M8	18
F M105X2	140	28	132	6X10	4	3-M10	35
F M110X2	145	28	137	6X10	4	3-M10	35
F M115X2	150	28	142	6X10	4	3-M10	35
F M120X2	155	30	145	6X12	5	3-M10	35
F M125X2	160	30	150	6X12	5	3-M10	35
F M130X2	165	30	155	6X12	5	3-M10	35
F M135X2	175	32	165	6X12	5	3-M10	35
F M140X2	180	32	170	6X12	5	3-M10	35
F M145X2	190	32	180	6X12	5	3-M10	35
F M150X2	195	32	185	6X12	5	3-M10	35
F M155X3	200	34	188	6X14	6	3-M10	35
F M160X3	210	34	198	6X14	6	3-M10	35
F M165X3	210	34	198	6X14	6	3-M10	35
F M170X3	220	34	208	6X14	6	3-M10	35
F M180X3	230	36	216	6X16	7	3-M12	60
F M190X3	240	36	226	6X16	7	3-M12	60
F M200X3	250	38	236	6X16	7	3-M12	60
F M210X4	270	38	238	6X16	8	3-M14	85
F M220X3	270	38	250	6X16	8	3-M14	85
F M220X4	270	38	245	6X16	8	3-M14	85
F M240X3	290	38	270	6X16	8	3-M14	85
F M240X4	290	38	265	6X16	8	3-M14	85
F M260X3	310	38	285	6X16	8	3-M14	85
F M260X4	310	38	285	6X16	8	3-M14	85
F M280X4	330	40	305	6X16	8	3-M14	85
F M300X4	350	40	325	6X16	8	3-M14	85
