缩紧锁定（K系列）

产品简介

锁定方式采用4～8高强度螺栓设计，利用钢材本身的弹性，以及轴向变形锁紧。

适用于工作环境恶劣、易松脱、需要高扭矩的环境，还可通过调整轴向锁紧螺钉的扭力来修整螺母的轴向偏摆精度。

材质：42CrMo4 硬度：HRC28°～32° 螺纹精度：ISO4H 平面偏摆：0.002-0.005

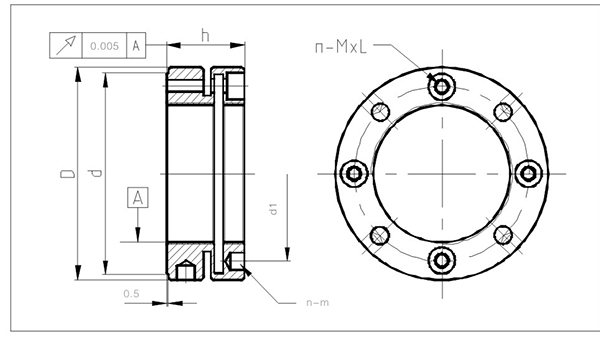

Model	D	h	d	n-M×L	d2	n-d3	(Nm)
K M16X1.5	34	18	31	4-M4X12	24.3	4-￠4	3.5
K M17X1	37	18	33	4-M4X12	26.5	4-￠4	3.5
K M18X1.5	38	18	34	4-M4X12	28	4-￠4	3.5
K M20X1	40	18	36	4-M4X12	30	4-￠4	3.5
K M20X1.5	40	18	36	4-M4X12	30	4-￠4	3.5
K M22X1.5	42	18	38	4-M4X12	32	4-￠4	3.5
K M24X1.5	44	18	40	4-M4X12	34	4-￠4	3.5
K M25X1.5	45	20	41	4-M4X14	35	4-￠5	3.5
K M26X1.5	45	20	41	4-M4X14	35	4-￠5	3.5
K M27X1.5	46	20	43	4-M4X14	37	4-￠5	3.5
K M28X1.5	46	20	43	4-M4X14	37	4-￠5	3.5
K M30X1.5	48	20	45	4-M4X14	39	4-￠5	3.5
K M32X1.5	50	22	47	4-M4X16	41	4-￠5	3.5
K M33X1.5	50	22	47	4-M4X16	41	4-￠5	3.5
K M35X1.5	53	22	50	4-M4X16	44	4-￠5	3.5
K M38X1.5	56	22	53	4-M4X16	47	4-￠5	3.5
K M39X1.5	56	22	53	4-M4X16	47	4-￠5	3.5
K M40X1.5	58	22	55	4-M4X16	49	4-￠5	3.5
K M42X1.5	60	22	57	4-M4X16	51	4-￠5	3.5
K M45X1.5	68	22	63	6-M4X18	57	6-￠6	3.5
K M48X1.5	69	25	65	6-M4X18	58	6-￠6	3.5
K M50X1.5	70	25	66	6-M4X18	60	6-￠6	3.5
K M52X1.5	72	25	68	6-M4X18	62	6-￠6	3.5
K M55X1.5	75	25	71	6-M4X18	65	6-￠6	3.5
K M55X2	75	25	71	6-M4X18	65	6-￠6	4.5
K M58X1.5	82	26	77	6-M5X20	70	6-￠6	4.5
K M60X1.5	84	26	79	6-M5X20	72	6-￠6	4.5
K M60X2	84	26	79	6-M5X20	72	6-￠6	4.5
K M62X1.5	86	28	82	6-M5X20	75	6-￠6	4.5
K M65X1.5	88	28	84	6-M5X20	77	6-￠6	4.5
K M65X2	88	28	84	6-M5X20	77	6-￠6	4.5
K M68X1.5	93	28	87	6-M5X20	80	6-￠7	4.5
K M70X1.5	95	28	89	6-M5X20	82	6-￠7	4.5
K M70X2	95	28	89	6-M5X20	82	6-￠7	4.5
K M72X1.5	97	28	91	6-M5X20	84	6-￠7	4.5
K M75X1.5	100	28	94	6-M5X20	87	6-￠7	4.5
K M75X2	100	28	94	6-M5X20	87	6-￠7	4.5
K M80X2	110	32	103	6-M6X22	95	6-￠8	8
K M85X2	115	32	108	6-M6X22	100	6-￠8	8
K M90X2	120	32	113	6-M6X22	105	6-￠8	8
K M95X2	125	32	118	6-M6X22	110	6-￠8	8
K M100X2	130	32	123	6-M6X22	115	6-￠8	8
K M105X2	135	32	128	6-M6X22	120	6-￠8	8
K M110X2	140	32	133	6-M6X22	125	6-￠8	8
K M115X2	145	34	138	6-M6X22	130	6-￠8	8
K M116X2	145	34	138	6-M6X22	130	6-￠8	8
K M120X2	155	36	146	6-M6X25	136	6-￠8	8
K M125X2	160	36	150	6-M6X25	140	6-￠8	8
K M130X2	165	36	156	6-M6X25	148	6-￠8	8
K M130X3	165	36	156	6-M6X25	148	6-￠8	8
K M140X2	180	38	168	6-M6X25	160	8-￠10	8
K M150X2	190	38	178	8-M6X25	170	8-￠10	8
K M160X3	205	40	193	8-M8X30	182	8-￠10	18
K M170X3	215	40	204	8-M8X30	193	8-￠10	18
K M180X3	230	40	216	8-M8X30	205	8-￠10	18
K M190X3	240	40	226	8-M8X30	215	8-￠10	18
K M200X3	245	40	234	8-M8X30	223	8-￠10	18
K M210X4	265	40	253	8-M8X30	243	8-￠10	18
K M220X3	265	40	253	8-M8X30	243	8-￠10	18
K M220X4	265	40	253	8-M8X30	243	8-￠10	18
K M240X3	285	42	275	8-M10X30	263	8-￠12	35
K M260X3	305	42	295	8-M10X30	283	8-￠12	35
K M260X4	305	42	295	8-M10X30	283	8-￠12	35
K M280X4	325	42	315	8-M10X30	303	8-￠12	35
K M300X4	345	42	335	8-M10X30	323	8-￠12	35
