径向锁定（R系列）

产品简介

制动固定螺丝为径向三点式锁定，三个等距锁紧铜栓设计，其厚度较薄，适用于空间受到一定限制的装配环境。

因其适应环境强，性价比较高，为锁紧螺帽之首选。

材质：42CrMo4 硬度：HRC28°～32° 螺纹精度：ISO4H 平面偏摆：0.002-0.005

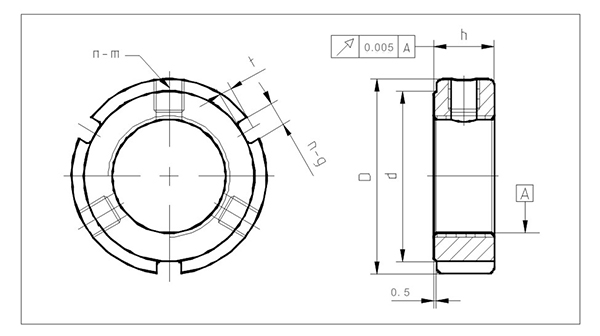

型号	尺寸						扭转力矩
Model	D	h	n-g	t	d	n-m	（Nm）
R M6X0.5	16	8	3—3	2	12	2-M4	3.5
R M8X0.75	16	8	3—3	2	12	2-M4	3.5
R M10X0.75	18	8	3—3	2	14	2-M4	3.5
R M10X1	18	8	3—3	2	14	2-M4	3.5
R M12X1	20	8	3—3	2	16	2-M4	3.5
R M12X1.25	20	8	3—3	2	16	2-M4	3.5
R M14X1.5	25	8	3—3	2	21	2-M4	3.5
R M15X1	25	8	3—3	2	21	2-M4	3.5
R M16X1.5	28	10	3—4	2	24	2-M5	4.5
R M17X1	28	10	3—4	2	24	2-M5	4.5
R M18X1.5	30	10	3—4	2	26	2-M5	4.5
R M20X1	32	10	3—4	2	28	3-M5	4.5
R M20X1.5	32	10	3—4	2	28	3-M5	4.5
R M22X1.5	35	10	3—4	2	31	3-M5	4.5
R M24X1.5	38	12	3—5	2	34	3-M6	8
R M25X1.5	38	12	3—5	2	34	3-M6	8
R M27X1.5	42	12	3—5	2	38	3-M6	8
R M30X1.5	45	12	3—5	2	41	3-M6	8
R M33X1.5	52	12	3—5	2	48	3-M6	8
R M35X1.5	52	12	3—5	2	48	3-M6	8
R M36X1.5	55	14	3—6	2.5	50	3-M6	8
R M38X1.5	56	14	3--6	2.5	51	3--M6	8
R M39X1.5	58	14	3—6	2.5	53	3-M6	8
R M40X1.5	58	14	3—6	2.5	53	3-M6	8
R M42X1.5	62	14	3—6	2.5	57	3-M6	8
R M45X1.5	65	14	3—6	2.5	60	3-M6	8
R M48X1.5	68	14	3—6	2.5	63	3-M6	8
R M50X1.5	70	14	3—6	2.5	65	3-M8	18
R M52X1.5	73	16	3—7	3	67	3-M8	18
R M55X2	75	16	3—7	3	69	3-M8	18
R M56X2	77	16	3—7	3	71	3-M8	18
R M60X2	80	16	3—7	3	74	3-M8	18
R M64X2	85	16	3—7	3	79	3-M8	18
R M65X2	85	16	3—7	3	79	3-M8	18
R M68X2	92	18	3—8	3.5	85	3-M8	18
R M70X2	92	18	3—8	3.5	85	3-M8	18
R M72X2	95	18	3—8	3.5	88	3-M8	18
R M75X2	98	18	3—8	3.5	91	3-M8	18
R M76X2	100	18	3—8	3.5	93	3-M8	18
R M80X2	105	18	6—8	3.5	98	3-M8	18
R M85X2	110	18	6—8	3.5	103	3-M8	18
R M90X2	120	20	6—10	4	112	3-M8	18
R M95X2	125	20	6—10	4	117	3-M8	18
R M100X2	130	20	6—10	4	122	3-M8	18
R M105X2	140	22	6—12	5	130	3-M8	18
R M110X2	145	22	6—12	5	135	3-M8	18
R M115X2	150	22	6—12	5	140	3-M8	18
R M120X2	155	24	6—12	5	145	3-M8	18
R M125X2	160	24	6—12	5	150	3-M8	18
R M130X2	165	24	6—12	5	155	3-M8	18
R M135X2	175	26	6—14	6	163	3-M10	35
R M140X2	180	26	6—14	6	168	3-M10	35
R M145X2	190	26	6—14	6	178	3-M10	35
R M150X2	195	26	6—14	6	183	3-M10	35
R M155X3	200	28	6—16	7	186	3-M10	35
R M160X3	210	28	6—16	7	196	3-M10	35
R M165X3	210	28	6—16	7	196	3-M10	35
R M170X3	220	28	6—16	7	206	3-M10	35
R M180X3	230	30	6—18	8	214	3-M12	60
R M190X3	240	30	6—18	8	224	3-M12	60
R M200X3	250	32	6—18	8	234	3-M12	60
R M210X3	270	34	6—18	8	245	3-M12	60
R M220X3	270	34	6—18	8	245	3-M12	60
R M220X4	270	34	6—18	8	245	3-M12	60
R M240X3	290	34	6—18	8	265	3-M12	60
R M260X3	310	36	6—18	8	294	3-M12	60
R M280X4	330	36	6—18	8	314	3-M12	60
R M300X4	350	36	6—18	8	325	3-M12	60
